Blackmagic Teranex Express видеопроцессор

Teranex Express

Конвертирование любых материалов
Еще больше возможностей для преобразования в реальном времени






Независимо от того, где находится студия, инженерам эфира приходится иметь дело с самыми разными форматами. Модели линейки Teranex позволяют в реальном времени конвертировать материалы между SD, HD и Ultra HD. С их помощью можно принимать сигнал из-за рубежа, а также напрямую подключаться к вещательным декам предыдущего поколения или работать в передвижных телевизионных станциях. Благодаря широкому функционалу эти процессоры подойдут даже для вывода изображения на уличные светодиодные экраны и цифровые панели во время живых концертов и спортивных состязаний.

1089 вариантов преобразования
Понижающая, повышающая и перекрестная конверсия для SD, HD и Ultra HD




Teranex Express позволяет выполнять 1089 вариантов преобразования между SD, HD и Ultra HD, при этом копии не будут иметь визуальных отличий от оригинала. Среди доступных функций повышающая, понижающая и перекрестная конверсия, перевод материалов из одного телевизионного стандарта в другой, масштабирование с оптическим качеством, определение и добавление или удаление преобразования 3:2. При обработке сохраняются тайм-код, дополнительные данные и скрытые субтитры, 16 каналов аудио с поддержкой переназначения и задержкой вывода изображения до одной секунды, а благодаря кадровой синхронизации материал будет мгновенно готов к монтажу или выпуску в эфир.

Качество Teranex
Высокая детализация, резкость и четкость изображений






Процессор Teranex использует современную технологию обработки, позволяющую одновременно производить вычислительные операции с миллионами пикселей в координатах X, Y и в смежных кадрах. Процессор обеспечивает 10-битную точность и исключительно качественное устранение чересстрочности, а алгоритмы масштабирования дают возможность в реальном времени получать чистое и четкое изображение, в котором сохраняются мельчайшие детали. Благодаря такому функционалу материал, полученный с помощью Teranex, почти всегда полностью идентичен оригинальной копии.

Оптическое масштабирование и обработка с субпиксельной точностью
Идеальная конвертация SD-, HD- и Ultra HD-материалов








Процессор Teranex позволяет выполнять повышающую и понижающую конверсию между NTSC и PAL SD, 720 HD, 1080 HD и Ultra HD. Он обеспечивает большой выбор пропорций кадра и использует алгоритмы масштабирования с моделированием оптического увеличения. Благодаря обработке с субпиксельной точностью и многовекторным диагональным фильтрам получаемое изображение отличается особой четкостью и не содержит искажений, возникающих во время преобразования.

Высококачественное устранение чересстрочности
Запатентованная технология PixelMotion и многовекторная фильтрация






Для устранения чересстрочности используются запатентованные алгоритмы PixelMotion, позволяющие создавать прогрессивные кадры путем обработки каждого пикселя в изображении. За счет этого сохраняется вертикальное разрешение и достигается более высокое качество полученного материала.

Знакомый дизайн

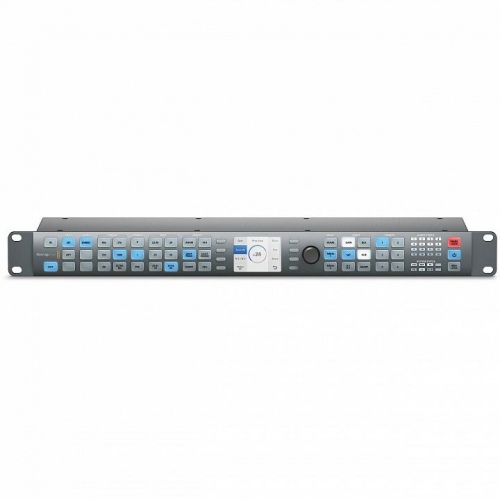

Панель управления Teranex



МодельTeranex имеет удобные органы управления. Встроенный ЖК-дисплей обеспечивает легкую навигацию по меню. Вместе с живым видео он позволяет отображать формат источника и частоту кадров, поэтому внешний монитор не требуется. Процессор отличается компактными размерами, занимая всего одно место в стойке. Благодаря этому он идеально подходит для передвижных телевизионных станций, а с универсальным блоком питания может работать в любой стране мира.

Поддержка 12G-SDI
Многоскоростной SDI-интерфейс для SD, HD и Ultra HD




Teranex Express — первый в мире вещательный процессор с интерфейсом 12G-SDI, который позволяет работать с форматами вплоть до 2160p/60. Выполняя автоматический переход на 6G-SDI, 3G-SDI, HD-SDI или SD-SDI, он обеспечивает полную совместимость с существующим SD-, HD- и Ultra HD-оборудованием. Передача через SDI-интерфейс выполняется со сверхвысокой скоростью 12 Гбит/с, которой достаточно для поддержки Ultra HD 4K с частотой до 60 кадров/с. Такой функционал делает эту модель самым современным устройством в своем классе!

Работа с видео
Изменение цвета, пропорций кадра и других параметров




Все инструменты, необходимые для коррекции цвета, преобразования форматов и изменения пропорций кадра, собраны в одном месте. Элементы управления и многофункциональные меню процессора Teranex позволяют настраивать яркость, насыщенность, цвет, уровень черного, цветоразность R-Y/B-Y, резкость и другие параметры. Встроенный ЖК-дисплей на передней панели обеспечивает быстрый и удобный доступ к настройкам во время эфира, презентаций и живых выступлений.

Дополнительные данные
Поддержка многоканального звука, тайм-кода и субтитров




Сигнал содержит не только изображение, поэтому в Teranex реализована поддержка до 16 аудиоканалов, тайм-кода и данных VANC для скрытых субтитров. Процессоры способны работать с материалом, содержащим Dolby-звук, поэтому при повышающей и понижающей конверсии не требуется выполнять дополнительное кодирование. Модель Teranex всегда сохраняет субтитры, а также обеспечивает полную синхронизацию звуковой дорожки и тайм-кода с видео.

Централизованное управление
Контроль в дистанционном режиме




Утилита Teranex Setup позволяет удаленно выбирать пропорции кадра, параметры входящего и исходящего сигнала, управлять цветокоррекцией и привязкой аудиоканалов. Интуитивно понятный интерфейс, поддерживающий платформы Mac и Windows, обеспечивает одновременную работу нескольких пользователей с Teranex. Приложение также предназначено для централизованного управления множеством процессоров на крупных вещательных студиях.

Мониторинг и вывод на видеостены в режиме Quad SDI
Преобразование 12G-SDI Ultra HD в четырехканальный сигнал HD-SDI




Интерфейс Quad SDI позволяет выводить изображение в Ultra HD по четырем каналам SDI. Благодаря этому материал, поступающий с 12G-SDI- или 6G-SDI-оборудования в форматах до 2160p/60 Ultra HD, можно просматривать на мониторах и проекторах, поддерживающих только Quad Link SDI 1080 HD. Преобразование из Ultra HD в Quad 1080 HD используют для показа изображений на HD-видеостенах или больших светодиодных экранах с качеством сверхвысокого разрешения.

Мониторинг и вывод на видеостены в режиме Quad SDI
Преобразование 12G-SDI Ultra HD в четырехканальный сигнал HD-SDI




Интерфейс Quad SDI позволяет выводить изображение в Ultra HD по четырем каналам SDI. Благодаря этому материал, поступающий с 12G-SDI- или 6G-SDI-оборудования в форматах до 2160p/60 Ultra HD, можно просматривать на мониторах и проекторах, поддерживающих только Quad Link SDI 1080 HD. Преобразование из Ultra HD в Quad 1080 HD используют для показа изображений на HD-видеостенах или больших светодиодных экранах с качеством сверхвысокого разрешения.



Физические размеры





Условия
эксплуатации
Рабочая температура



от 0° до 40° C


Температура хранения



от -20° до 45° C


Относительная влажность



от 0% до 90% (без конденсации)


Комплект поставки



Teranex Express

SD-карта с ПО и руководством пользователя

Две накладки с четырьмя винтами М4

Гарантия


Ограниченная гарантия производителя сроком 12 месяцев
