Возможность переключения между 525 NTSC, 625 PAL, 720 HD, 1080 HD, 2K DCI и Ultra HD 3840 x 2160 ,
Питание :
Один встроенный универсальный блок питания переменного тока с гнездом IEC C14. Требуется кабель IEC. 100-240 В, 50-60 Гц. ,
Поддержка метаданных через SDI:
Поддержка VITC/ATC, SMPTE 12M. Поддержка индексирования видео, включая WSS, RP186 и AFD, SMPTE 2016. Поддержка скрытых субтитров при преобразовании между стандартами 608 и 708 по SMPTE 334M. ,
Подключение к компьютеру:
Один порт USB (тип С) для обновления программного обеспечения. Один порт RJ45 с поддержкой Gigabit Ethernet для дистанционного управления и настройки. ,
Потребляемая мощность (в обычных условиях):
42 Вт ,
Преобразование форматов:
Повышающая, понижающая и перекрестная конверсия между SD, HD и Ultra HD в режиме реального времени ,
Преобразование цветового пространства:
Аппаратное в режиме реального времени ,
Программное управление:
В комплект поставки входит ПО Teranex Setup для изменения настроек (Windows 8.1, Windows 10 и Mac) ,
Синхровход:
Один разъем BNC, Blackburst (SD) или Tri-level Sync (HD) ,
Синхровыход:
Один разъем BNC — внутренний синхрогенератор для вывода Blackburst или Tri-level Sync при текущей кадровой частоте ,
Сквозной видеовход HDMI :
Один разъем HDMI 2.0 типа A. Активный сквозной тракт. ,
Скорость передачи данных:
Разъемы SDI позволяют переключаться между SD, HD и Ultra HD. Поддержка 270 Мбит/с SD-SDI; 1,5 Гбит/с HD-SDI и 2K SDI; 3G HD, 6G и 12G Ultra HD ,
Сохранение статичных изображений:
Захват кадров из поступающего видео с сохранением во внутренней памяти или в буфере ,
Оптический интерфейс (дополнительно):
Гнездо для SFP-модуля по стандарту SMPTE ,
Стоп-кадры:
Временное фиксирование кадра из поступающего на вход сигнала ,
Тестовые сигналы:
Полосы SMPTE (75%), цветные полосы (75%), сетка, Multi-Burst, черный экран с выбором звукового тона и типа движения по горизонтали ,
2 х XLR – два канала балансного аналогового звука (совмещенный вход с поддержкой AES/EBU). 2 х RCA – два канала небалансного аналогового звука для работы с бытовой аппаратурой. ,
Ввод звука через SDI :
16 встроенных каналов ( SD, HD, 3G HD, 2K и Ultra HD ) ,
Ввод звука через оптический вход:
16 каналов, встроенных в сигналы SD, HD, 3G HD, 2K и Ultra HD ,
Ввод тайм-кода:
Поддержка VITC/ATC. LTC не поддерживается ,
Ввод цифрового AES/EBU-звука:
Два разъема XLR - две пары (четыре канала) балансного цифрового звука 110 Ом (совмещенный вход с поддержкой аналогового аудио) ,
Видеовходы HDMI :
Один разъем HDMI 2.0 типа A. Автоматический выбор YUV или RGB. ,
Видеовыходы HDMI:
Один разъем HDMI 2.0 типа A. YUV или RGB с пользовательской настройкой. ,
Выбор выводимого изображения:
Возможно переключение между входящим видео, черным экраном, статичным изображением и стоп-кадром. При переходе используется растворение через черный цвет; продолжительность от 0 до 5 секунд. ,
16 каналов, встроенных в сигналы SD, HD, 3G HD, 2K и Ultra HD ,
Вывод тайм-кода:
Поддержка VITC/ATC. LTC не поддерживается ,
Mac 10.11 El Capitan, Mac 10.12 Sierra, Mac 10.13 High Sierra или более поздняя версия :
Windows 8.1 или Windows 10 ,
Защита авторского права :
Вход HDMI не позволяет вести запись с защищенных источников. Перед записью и распространением материалов необходимо во всех случаях обращаться к правообладателю. ,
Интегрированная поддержка Dolby®:
Поддержка Dolby® AC-3 во всех видах преобразования. Поддержка Dolby® E (кроме преобразования с изменением частоты кадров) ,
Интерфейс SDI :
В соответствии со стандартами SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 372M, SMPTE 425M ,
Интерфейс процессора:
Клавиши с подсветкой, светодиодные индикаторы состояния и ЖК-дисплей с удобным меню ,
Обновление внутреннего ПО :
Через порт USB типа С с помощью ПО Teranex Setup ,
Обработка видео в режиме реального времени:
Шумоподавление, определение и добавление либо удаление преобразования 3:2, определение перехода между сценами, цветокоррекция и управление параметрами ,
Обработка с малым значением задержки:
При преобразовании некоторых форматов доступна обработка в режиме реального времени с задержкой не более двух кадров ,
Преобразование изменяемых и фиксированных пропорций кадра в реальном времени ,
Операционные системы :
,
Оптический видеовход:
Один порт с возможностью автоматического переключения между SD, HD, 3G HD, 2K и Ultra HD (10 бит) ,
Оптический видеовыход:
Один порт с возможностью автоматического переключения между SD, HD, 3G HD, 2K и Ultra HD (10 бит) .
Teranex AV
Конвертирование любых материалов Еще больше возможностей для преобразования в реальном времени
Независимо от того, где находится студия, инженерам эфира приходится иметь дело с самыми разными форматами. Модели линейки Teranex позволяют в реальном времени конвертировать материалы между SD, HD и Ultra HD. С их помощью можно принимать сигнал из-за рубежа, а также напрямую подключаться к вещательным декам предыдущего поколения или работать в передвижных телевизионных станциях. Благодаря широкому функционалу эти процессоры подойдут даже для вывода изображения на уличные светодиодные экраны и цифровые панели во время живых концертов и спортивных состязаний.
1089 вариантов преобразования Понижающая, повышающая и перекрестная конверсия для SD, HD и Ultra HD
Teranex AV позволяет выполнять 1089 вариантов преобразования между SD, HD и Ultra HD, при этом копии не будут иметь визуальных отличий от оригинала. Среди доступных функций повышающая, понижающая и перекрестная конверсия, перевод материалов из одного телевизионного стандарта в другой, масштабирование с оптическим качеством, определение и добавление или удаление преобразования 3:2. При обработке сохраняются тайм-код, дополнительные данные и скрытые субтитры, 16 каналов аудио с поддержкой переназначения и задержкой вывода изображения до одной секунды, а благодаря кадровой синхронизации материал будет мгновенно готов к монтажу или выпуску в эфир.
Расширенные возможности при обработке сигналов из HDMI-источника Преобразование без дополнительных устройств при использовании HDMI- и SDI-оборудования
Teranex AV дополнительно имеет HDMI-вход, сквозной тракт и выходы, что делает эту модель универсальным решением для использования на массовых мероприятиях. Преобразование сигнала из HDMI-источника для вывода на SDI-оборудование не требует дополнительной техники и адаптеров. Поступающее изображение независимо от формата можно направлять через HDMI-интерфейс на широкоэкранные проекторы и при этом одновременно выполнять конвертирование для передачи на деки и мониторы. Процессор также позволяет встраивать звук, полученный с AES-, аналогового и RCA-входов, в HDMI- и SDI-потоки!
Преобразование в реальном времени с малой задержкой Конвертирование и вывод сигнала за миллисекунды
Teranex AV обеспечивает исключительно быстрое преобразование сигнала, которое требуется на массовых мероприятиях. Время задержки при обработке составляет всего 67 миллисекунд, поэтому изображение с камер будет практически мгновенно поступать на сценические экраны публичных площадок. Благодаря этому достигается полная синхронизация видео и звукового сопровождения на музыкальных концертах, митингах, общественных слушаниях, богослужениях и других живых выступлениях.
Показ статичных изображений Хранение и вывод логотипов
Teranex AV позволяет выполнять захват кадров из видео, которые остаются в памяти даже при отключении питания. Для них предусмотрен выбор разрешения, соответствующего требуемым настройкам вывода. Это дает возможность сохранять и выводить в нужный момент логотипы компаний и спонсоров на концертах, конференциях и других массовых мероприятиях. За счет использования повторной синхронизации переключение между живым изображением и вставками всегда будет чистым!
Стоп-кадры Фиксированное изображение между фрагментами программы
При переходе к следующему видеоматериалу процессор Teranex AV позволяет сохранять на экране текущий кадр, черное поле или статичное изображение. Благодаря этому модель является идеальным решением для использования во время конференций и живых выступлений, когда между отдельными фрагментами программы возникают технические паузы. Чтобы их заполнить, на дисплей можно выводить логотипы или стоп-кадры. Подобная функция будет особенно полезна в тех случаях, когда очередной докладчик или оратор только готовится взять слово
Качество Teranex Высокая детализация, резкость и четкость изображений
Процессор Teranex использует современную технологию обработки, позволяющую одновременно производить вычислительные операции с миллионами пикселей в координатах X, Y и в смежных кадрах. Процессор обеспечивает 10-битную точность и исключительно качественное устранение чересстрочности, а алгоритмы масштабирования дают возможность в реальном времени получать чистое и четкое изображение, в котором сохраняются мельчайшие детали. Благодаря такому функционалу материал, полученный с помощью Teranex, почти всегда полностью идентичен оригинальной копии.
Оптическое масштабирование и обработка с субпиксельной точностью Идеальная конвертация SD-, HD- и Ultra HD-материалов
Процессор Teranex позволяет выполнять повышающую и понижающую конверсию между NTSC и PAL SD, 720 HD, 1080 HD и Ultra HD. Он обеспечивает большой выбор пропорций кадра и используют алгоритмы масштабирования с моделированием оптического увеличения. Благодаря обработке с субпиксельной точностью и многовекторным диагональным фильтрам получаемое изображение отличается особой четкостью и не содержит искажений, возникающих во время преобразования.
Высококачественное устранение чересстрочности Запатентованная технология PixelMotion и многовекторная фильтрация
Для устранения чересстрочности используются запатентованные алгоритмы PixelMotion, позволяющие создавать прогрессивные кадры путем обработки каждого пикселя в изображении. За счет этого сохраняется вертикальное разрешение и достигается более высокое качество полученного материала.

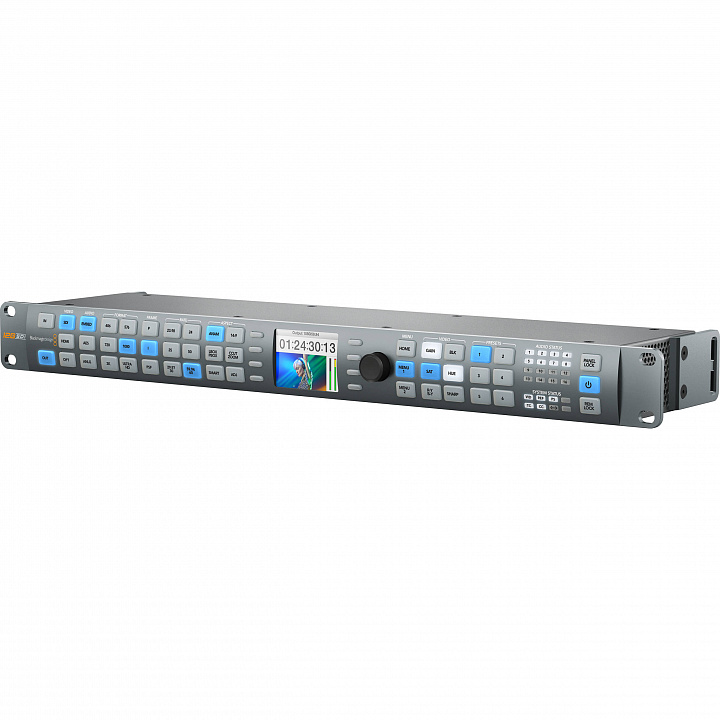

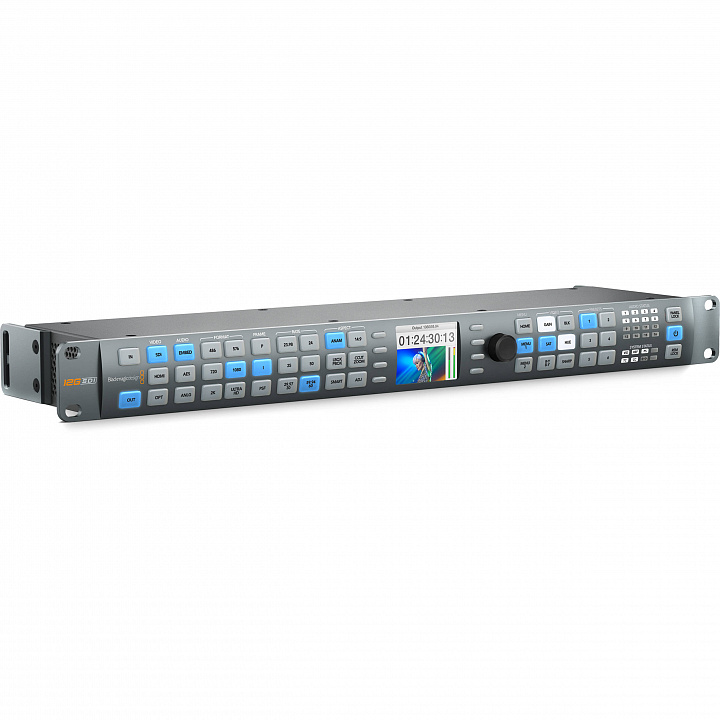

Знакомый дизайн Панель управления Teranex
Модель Teranex имеет удобные органы управления. Встроенный ЖК-дисплей обеспечивает легкую навигацию по меню. Вместе с живым видео он позволяет отображать формат источника и частоту кадров, поэтому внешний монитор не требуется. Процессор отличается компактными размерами, занимая всего одно место в стойке. Благодаря этому он идеально подходит для передвижных телевизионных станций, а с универсальным блоком питания может работать в любой стране мира.
Поддержка 12G-SDI Многоскоростной SDI-интерфейс для SD, HD и Ultra HD
Teranex AV — первые в мире вещательные процессоры с интерфейсом 12G-SDI, который позволяет работать с форматами вплоть до 2160p/60. Выполняя автоматический переход на 6G-SDI, 3G-SDI, HD-SDI или SD-SDI, он обеспечивает полную совместимость с существующим SD-, HD- и Ultra HD-оборудованием. Передача через SDI-интерфейс выполняется со сверхвысокой скоростью 12 Гбит/с, которой достаточно для поддержки Ultra HD 4K с частотой до 60 кадров/с. Такой функционал делает эту модель самым современным устройством в своем классе!

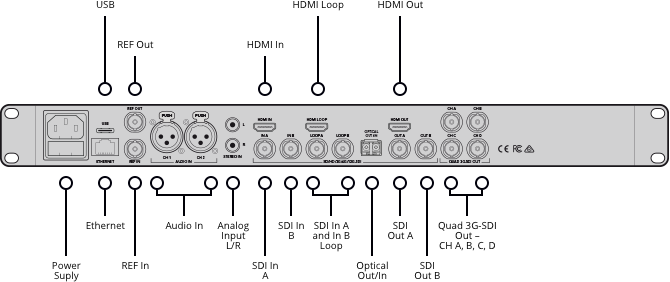

Современные интерфейсы Разъемы вещательного качества для бесперебойной работы
Teranex AV имеет входы 12G-SDI и HDMI 2.0a, сквозной порт, несколько выходов и BNC-разъемы для синхронизации. Дополнительно предусмотрены интерфейсы Hi-Fi и XLR для двух каналов аналогового или четырех каналов AES/EBU-аудио. Это позволяет встраивать звук с микрофона или ноутбука в видео на любом выходе. Кроме того, есть специальное гнездо для установки оптического модуля, который обеспечивает передачу сигнала на большое расстояние. Если инфраструктура включает в себя только SDI-оборудование, можно использовать модель Teranex Express с поддержкой 12G-SDI.
Работа с видео Изменение цвета, пропорций кадра и других параметров
Все инструменты, необходимые для коррекции цвета, преобразования форматов и изменения пропорций кадра, собраны в одном месте. Элементы управления и многофункциональные меню процессоров Teranex позволяют настраивать яркость, насыщенность, цвет, уровень черного, цветоразность R-Y/B-Y, резкость и другие параметры. Встроенный ЖК-дисплей на передней панели обеспечивает быстрый и удобный доступ к настройкам во время эфира, презентаций и живых выступлений.
Дополнительные данные Поддержка многоканального звука, тайм-кода и субтитров
Сигнал содержит не только изображение, поэтому в Teranex реализована поддержка до 16 аудиоканалов, тайм-кода и данных VANC для скрытых субтитров. Процессоры способны работать с материалом, содержащим Dolby-звук, поэтому при повышающей и понижающей конверсии не требуется выполнять дополнительное кодирование. Модели Teranex всегда сохраняют субтитры, а также обеспечивают полную синхронизацию звуковой дорожки и тайм-кода с видео.
Централизованное управление Контроль в дистанционном режиме
Утилита Teranex Setup позволяет удаленно выбирать пропорции кадра, параметры входящего и исходящего сигнала, управлять цветокоррекцией и привязкой аудиоканалов. Интуитивно понятный интерфейс, поддерживающий платформы Mac и Windows, обеспечивает одновременную работу нескольких пользователей с Teranex. Приложение также предназначено для централизованного управления множеством процессоров на крупных вещательных студиях.
Мониторинг и вывод на видеостены в режиме Quad SDI Преобразование 12G-SDI Ultra HD в четырехканальный сигнал HD-SDI
Интерфейс Quad SDI позволяет выводить изображение в Ultra HD по четырем каналам SDI. Благодаря этому материал, поступающий с 12G-SDI- или 6G-SDI-оборудования в форматах до 2160p/60 Ultra HD, можно просматривать на мониторах и проекторах, поддерживающих только Quad Link SDI 1080 HD. Преобразование из Ultra HD в Quad 1080 HD используют для показа изображений на HD-видеостенах или больших светодиодных экранах с качеством сверхвысокого разрешения.
Физические размеры
Условия эксплуатации
Рабочая температура
от 0° до 40° C
Температура хранения
от -20° до 45° C
Относительная влажность
от 0% до 90%(без конденсации)
Комплект поставки
Teranex AV
SD-карта с ПО и руководством пользователя
Две защитных накладки с четырьмя винтами М4
Гарантия
Ограниченная гарантия производителя сроком 12 месяцев
