рабочие напряжение - входное 220 В переменного тока, выходное 8-14 В постоянного тока, максимальная сила тока 0,5 А ,
Светодиодные индикаторы:
Link, Power ,
Расстояние передачи:
20 км (опционально до 80 км) ,
Размеры (мобильный корпус):
93,2 мм x 46,2 мм x 29,6 мм ,
Рабочая температура:
-30°C~+60°C ,
Полоса пропускания:
От 270 Мб/с до 1.485 Гб/с ,
Поддерживаемые типы сигналов:
HD-SDI, SD-SDI ,
Поддерживаемые стандарты цифрового видеосигнала:
SMPTE 292M, 259M ,
Поддерживаемые скорости передачи данных:
270 Мб/с, 1.485 Гб/с ,
Питание:
12VDC 0.5A ,
Оптический бюджет:
>12db ,
Alignment Jitter:
<0.2 UI ,
Коммутация:
RS-485 ,
Количество каналов данных:
1 ,
Количество каналов видео:
1 канал цифрового видео ,
Затухание сигнала:
>15dB ,
Длина волны:
1310nm / 1550nm ,
Выходная мощность:
–3 ~ –9dBm ,
Входное сопротивление:
75 Ом ,
Timing Jitter:
<0.2 UI при 270 Мб/с, < 1.0 UI при 1.485 Гб/с, <2.0 UI при 2.97 Гб/с с ГЦП ,
Rise / Fall time:
270 ps при 1.485 Гб/с по стандарту SMPTE 292, 900 ps при 270 Мб/с по стандарту SMPTE 259M ,
Re-clocking:
При 270 Мб/с, 1.485 Гб/с ,
Overshoot:
< 10-9 ,
Equalization:
Автоматическая на расстоянии до 170м при скорости 1.485 Гб/с, на расстоянии до 220м при скорости 270 Мб/с при использовании кабеля, соотвествующему стандарту 1694A ,
EMI/RFI:
FCC Part15 Class A,EU EMC standard .

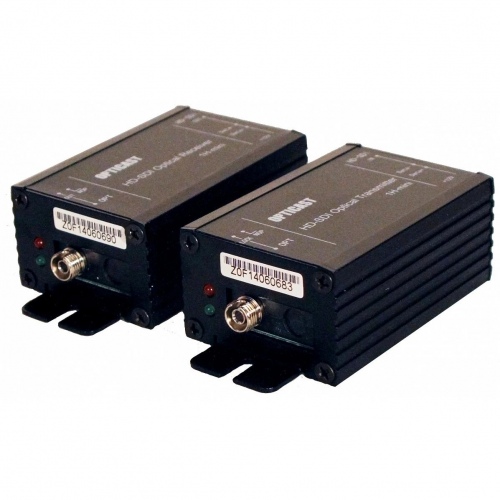

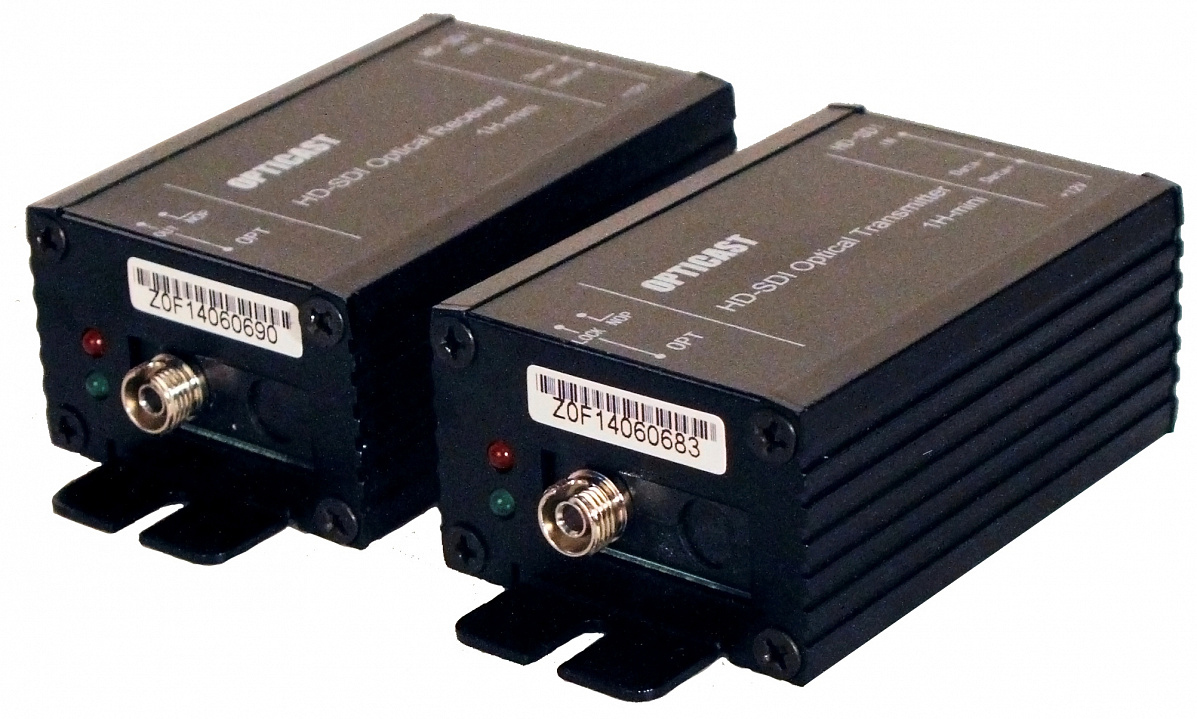

Opticast 1H-mini
Система 1H-mini осуществляет передачу по одному оптоволокну в одном направлении одного канала цифрового несжатого видео вещательного качества форматов HD-SDI, SD-SDI и один однонаправленный канал данных RS-485 на расстояние до 20 км(опционально до 60 км). Система 1H-mini может быть с успехом использована в ПТС, для обеспечения передачи видеосигнала вещательного качества от студийных камер, в работе рентал-хаусов и фирм по аренде сценического оборудования, при организации трансляций со стадионов и концертных залов, при передаче сигнала в аэропортах и крупных транспортных узлах, в системах телеприсутствия для проведения медицинских и хирургических операций и т. д. Компактный размер устройства делает его незаменимым в ситуации, когда приходится работать в условиях ограниченного пространства или необходимо не испортить интерьер помещения громоздким оборудованием.
Комплект поставки
оборудования включает в себя приемник + передатчик. Также в комплект входят блоки питания.
