Blackmagic Universal Videohub 72 коммутатор

Объединение оборудования в единую сеть

Сложная кабельная разводка может стать серьезной проблемой во время работы. В отличие от другой техники подобного назначения, Videohub позволяет быстро объединить имеющееся оборудование в единую сеть. Все интерфейсы сгруппированы по блокам на задней панели. Здесь находятся отдельные входы и выходы для видео, разъемы для мониторинга сигнала и контроля внешних устройств. Чтобы создать целостную конфигурацию, достаточно выполнить подключение к системе монтажа, а для передачи команд удаленного управления используют соответствующий порт.

Подключение вещательных дек


Для передачи сигнала между вещательным рекордером и коммутатором используют выход и вход устройств, а для команд дистанционного управления — соответствующий разъем. Кроме того, с помощью мини-конвертера Analog to SDI можно подключать деки предыдущего поколения. Он позволяет выполнять преобразование из аналогового в цифровой формат, а также встраивать звук в SDI-поток.

Дублирование материала

Если нужно создать дополнительную версию материала, достаточно подключить деку через один из SDI-выходов для мониторинга. Чтобы передать видео и аудио на VHS- или DVD-рекордеры, можно выполнить преобразование из цифрового в аналоговый формат. Дублирование доступно даже во время работы над мастер-копией, а также в циклическом режиме при выводе контента из системы контроля на записывающие устройства бытового класса.









Современный рабочий процесс

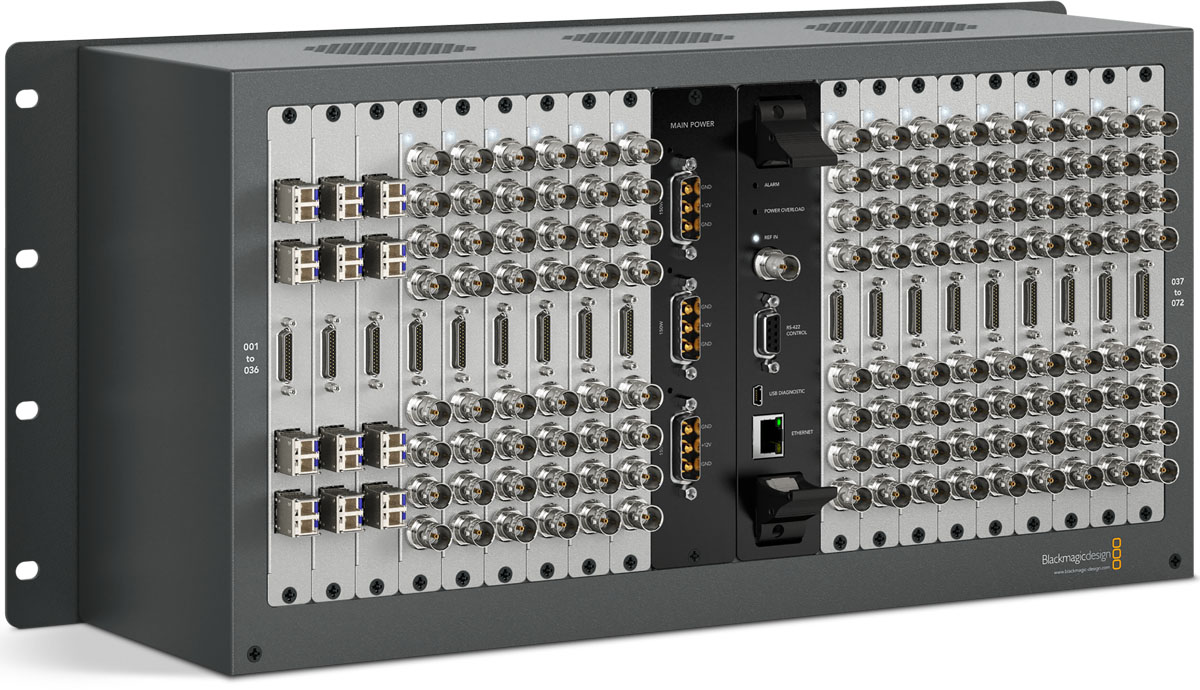

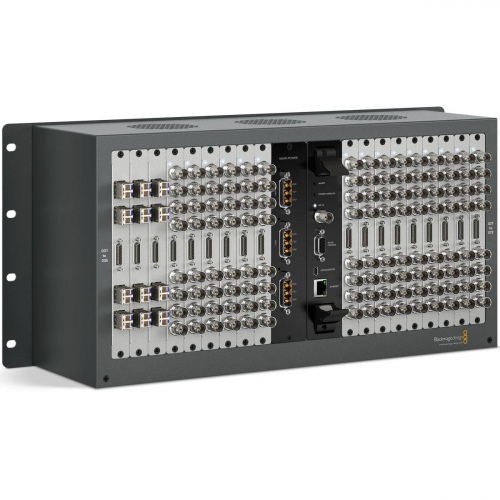

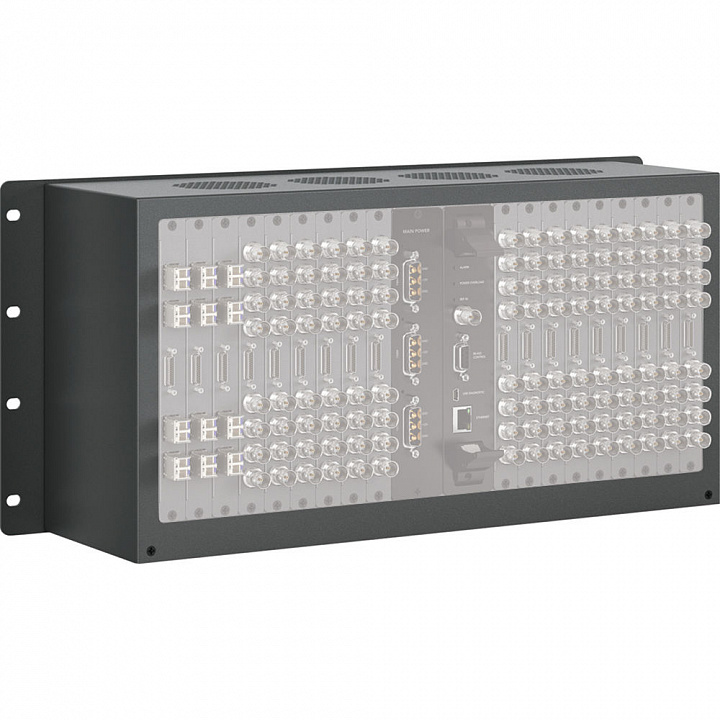

Полностью масштабируемый матричный коммутатор Universal Videohub 72 от Blackmagic выполненый в монтируемом в стойку на 5 юнитов корпусе глубиной 6 дюймов, позволяет c помощью плат формирования входов и выходов, оснащенных обычными или оптическими SDI разъёмами, сформировать коммутационную матрицу оснащенную до 72 входов на 72 выхода 3G/HD/SD SDI сигналов.

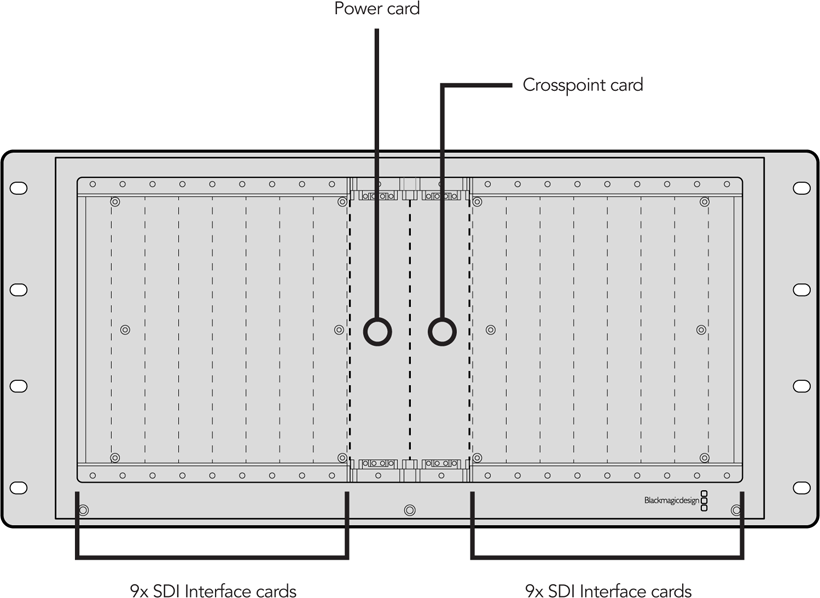

В шасси Universal Videohub 72 размещается 18 плат формирования входов и выходов, плата матричной коммутации 72×72 и плата блока питания. Входы коммутатора обеспечивают реклокинг входных сигналов и автоматическое определение SD, HD и 3 Gb/s HD-SDI. Плата коммутации имеет вход внешней blackburst или tri-sync синхронизации, встроенные USB, Ethernet и RS-422 порты для подключения панели управления или компьютера с управляющим программным обеспечением.

Все платы формирования входов и выходов полностью совместимы с более крупным шасси Universal Videohub 288.



Universal Videohub 72 — модель с допускает передачу SDI-сигнала по медному или оптоволоконному кабелю, при этом стоечный корпус размером 5 RU и глубиной 15 см требует только одной платы питания. Для бесперебойной маршрутизации в круглосуточном режиме достаточно добавить второй коммутационный элемент. На всех входах выполняется автоматическое определение формата, а на выходах — восстановление тактовой частоты. Дополнительно предусмотрена возможность подключения резервных источников энергоснабжения.
Схема соеденений







Физические размеры



Физическая установка



Размер корпуса 5 RU

глубина менее 153 мм




Условия эксплуатации

Рабочая температура:




от 0° до 40° C





Температура хранения:




от -20° до 45° C





Относительная влажность:




от 0% до 90% (без конденсации)




Комплект поставки





Universal Videohub 72




SD-карта с ПО и руководством пользователя





Гарантия



Ограниченная гарантия производителя сроком 3 года
