До 288 x SDI/HD-SDI, 3G-SDI и ASI с регенерацией SDI-сигнала. Передача SDI-сигнала через BNC- или оптические разъемы. ,
Видеовход SDI:
До 288 x SDI/HD-SDI, 3G-SDI и ASI. Передача SDI-сигнала через BNC- или оптические разъемы. ,
Блок питания:
Возможность подключения дополнительного источника питания (опция). Разъем GPI для подключения системы внешней сигнализации. .
Объединение оборудования в единую сеть Сложная кабельная разводка может стать серьезной проблемой во время работы. В отличие от другой техники подобного назначения, Videohub позволяет быстро объединить имеющееся оборудование в единую сеть. Все интерфейсы сгруппированы по блокам на задней панели. Здесь находятся отдельные входы и выходы для видео, разъемы для мониторинга сигнала и контроля внешних устройств. Чтобы создать целостную конфигурацию, достаточно выполнить подключение к системе монтажа, а для передачи команд удаленного управления используют соответствующий порт. Подключение вещательных дек
Для передачи сигнала между вещательным рекордером и коммутатором используют выход и вход устройств, а для команд дистанционного управления — соответствующий разъем. Кроме того, с помощью мини-конвертера Analog to SDI можно подключать деки предыдущего поколения. Он позволяет выполнять преобразование из аналогового в цифровой формат, а также встраивать звук в SDI-поток. Дублирование материала Если нужно создать дополнительную версию материала, достаточно подключить деку через один из SDI-выходов для мониторинга. Чтобы передать видео и аудио на VHS- или DVD-рекордеры, можно выполнить преобразование из цифрового в аналоговый формат. Дублирование доступно даже во время работы над мастер-копией, а также в циклическом режиме при выводе контента из системы контроля на записывающие устройства бытового класса.
Современный рабочий процесс|

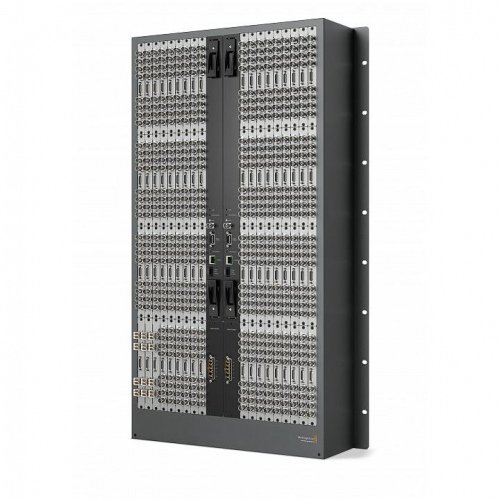

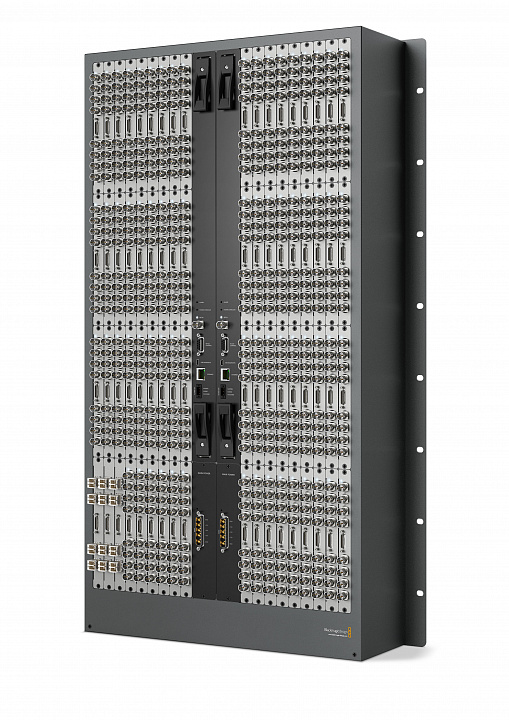

Полностью масштабируемый матричный коммутатор Universal Videohub 288 от Blackmagic выполненый в монтируемом в стойку на 18 юнитов корпусе глубиной 6 дюймов, позволяет c помощью плат формирования входов и выходов, оснащенных обычными или оптическими SDI разъемами, сформировать оснащенную 288 портами управления магнитофонами матрицу по коммутации до 288 входов на 288 выхода 3G/HD/SD SDI сигналов.
Конструкция корпуса позволяет использовать до 72 BNC- или оптических модульных интерфейсов для работы с SDI-сигналом, одну коммутационную матрицу 72×72 либо две матрицы 288×288 и до двух плат питания. Доступное решение при установке одной матрицы и возможность полного дублирования при установке двух матриц и плат питания. В комплект поставки входит съемный лоток и вентиляторы.
В шасси Universal Videohub 288 размещается до 72 плат формирования входов и выходов, плата матричной коммутации 72×72 или до двух плат матричной коммутации 288×288, одна или две платы блоков питания. Входы коммутатора обеспечивают реклокинг входных сигналов и автоматическое определение SD, HD и 3 Gb/s HD-SDI.
Плата коммутации имеет вход внешней blackburst или tri-sync синхронизации, встроенные USB, Ethernet и RS-422 порты для подключения панели управления или компьютера с управляющим программным обеспечением.

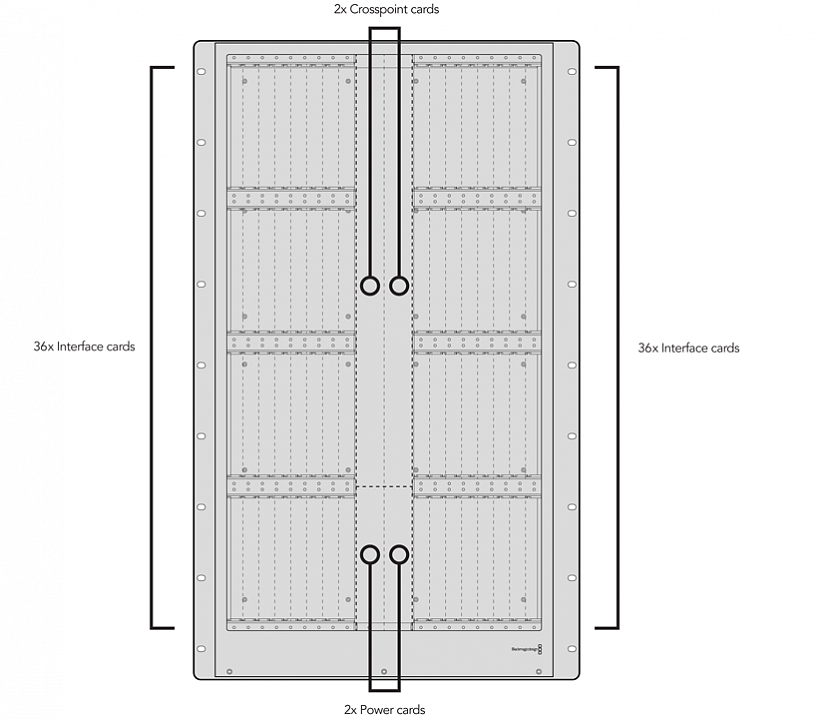

Universal Videohub 288 поддерживает до 18 плат формирования входов и выходов при использовании платы матричной коммутации 72×72, а для поддержки 72 плат формирования входов и выходов необходимо устанавливать плату матричной коммутации 288×288. Для обеспечения горячего резервирования коммутационной матрицы в шасси можно установить две платы матричной коммутации 288×288 и две платы блоков питания. Схема соеденений
Физические размеры
Физическая установка
Размер корпуса 18 RU
глубина менее 153 мм
Условия эксплуатации
Рабочая температура:
от 0° до 40° C
Температура хранения:
от -20° до 45° C
Относительная влажность:
от 0% до 90%(без конденсации)
Комплект поставки
Universal Videohub 288
SD-карта с ПО и руководством пользователя
Гарантия
Ограниченная гарантия производителя сроком 3 года
