Blackmagic MultiView 4 устройство мониторинга

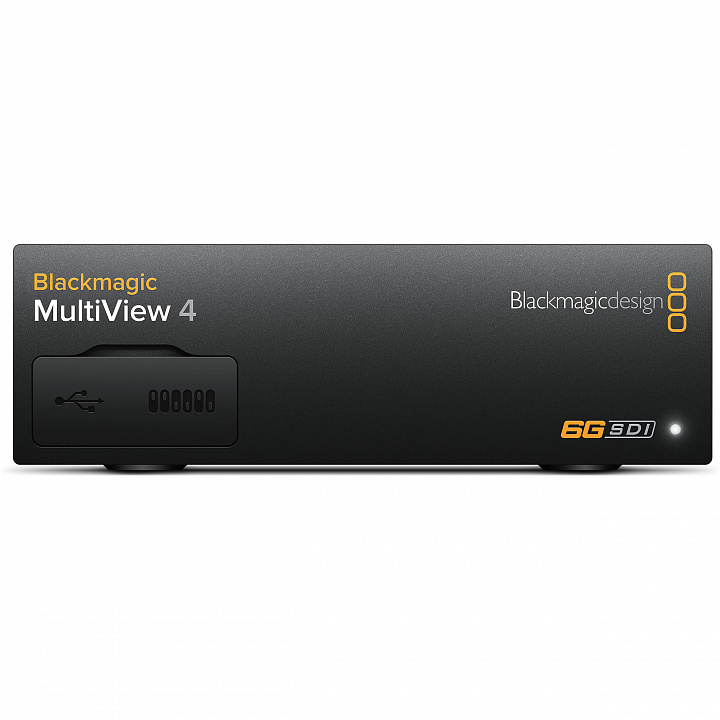

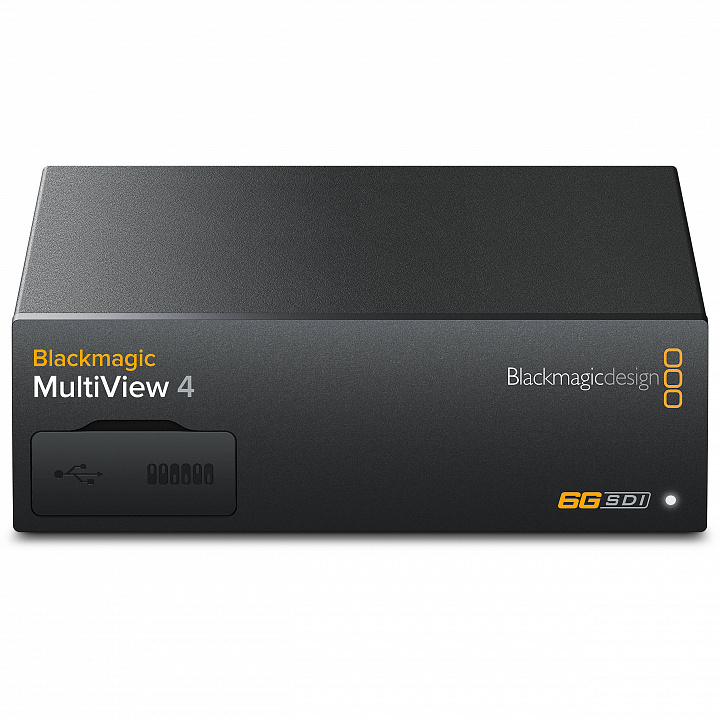

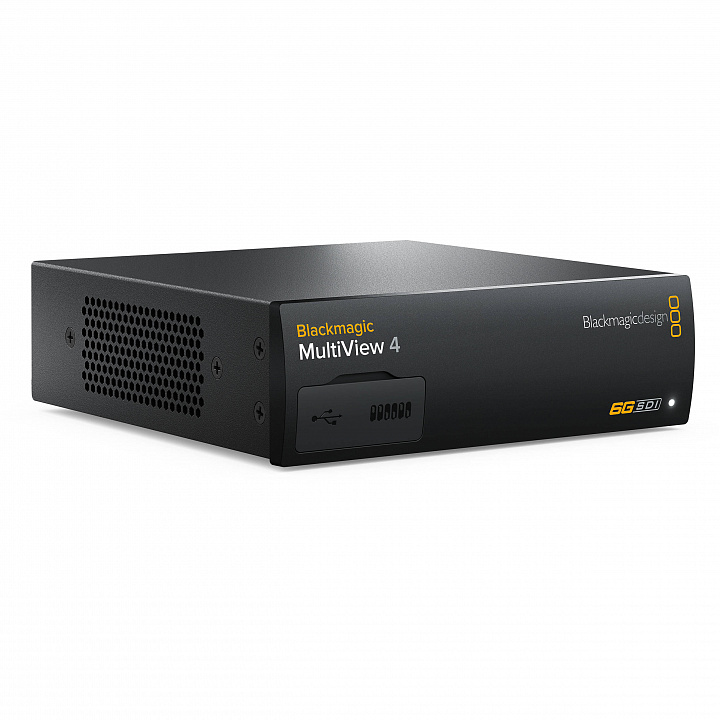

Blackmagic MultiView 4


Обеспечивает одновременный вывод на один экран четырех независимых SDI-сигналов. На каждом входе 6G-SDI выполняется полная повторная синхронизация, что позволяет работать с комбинацией SD-, HD- и Ultra HD-форматов любой кадровой частоты. Благодаря поддержке 1080 HD и 2160p Ultra HD устройство совместимо с HD- и Ultra HD-дисплеями. При подключении Ultra HD-телевизора или монитора изображение в каждом окне отличается исключительно высокой резкостью, так как его разрешение составляет 1920×1080 HD. Дополнительно можно использовать индикаторы уровня звука и идентификаторы окон.

Мониторинг SDI-сигналов в HD или Ultra HD на одном дисплее или ТВ‑экране

Первое в мире решение для мониторинга Ultra HD-видео из нескольких SDI-источников на едином HD- или Ultra HD-дисплее. Все входы поддерживают полнокадровую повторную синхронизацию, позволяя параллельно работать с SD, HD и Ultra HD на одном экране. При подключении телевизора сверхвысокой четкости изображение формируется из четырех сегментов, каждый из которых выводится в формате 1080 HD. Дополнительно можно использовать индикацию уровня звука, идентификаторы окон и другие функции.

Самый простой способ визуального контроля при работе с SD, HD и Ultra HD

Blackmagic MultiView 4 имеет четыре независимых входа 6G-SDI с поддержкой SD-, HD- и Ultra HD-форматов вплоть до 2160p/30. В комплект поставки входит программное приложение, для работы с которым используют порт Ethernet. Оно позволяет выбирать звук для вывода и создавать собственные идентификаторы источников, отображаемых в конфигурации 2×2. Для полноценного аппаратного контроля можно добавить Teranex Mini Smart Panel, а для установки устройства в стойку — полку Teranex Mini Rack Shelf.

Работа в студии и за ее пределами
Многооконный режим мониторинга



MultiView идеально подходит для использования в больших аппаратных, при производстве в прямом эфире, на съемочной площадке и в условиях ограниченного пространства. С этим решением можно обойтись без множества мониторов, десятка проводов и дополнительных источников питания — достаточно просто подключить камеры, деки, видеомикшеры и коммутаторы к SDI-разъемам, после чего все сигналы будут доступны для обзора на одном HD- или Ultra HD‑экране.

Независимые окна
Любое сочетание SD-, HD- и Ultra HD-сигналов

Каждое из окон Blackmagic MultiView представляет собой независимый экран. На всех SDI-входах используется полнокадровая повторная синхронизация, которая обеспечивает параллельную обработку сигналов любых стандартов и кадровой частоты. Благодаря этому одно решение заменяет четыре или 16 мониторов, позволяя выводить на единый дисплей изображение в NTSC, PAL, 720p, 1080i и 1080p, а на некоторых моделях — еще и Ultra HD вплоть до 2160p/30.

SDI-интерфейс для передачи данных с разной скоростью
Совместимость с SD-, HD- и Ultra HD‑техникой

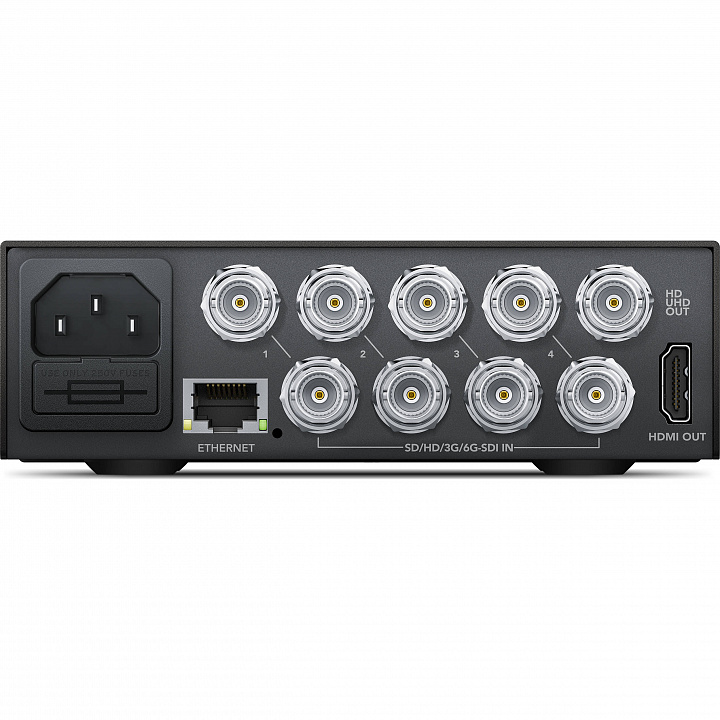

MultiView имеет интерфейс SDI с полной повторной синхронизацией. На некоторых моделях также есть отдельные сквозные порты для совместимости с существующим оборудованием. SDI-входы обеспечивают автоматическое определение SD и HD, а при поддержке сверхвысокого разрешения — еще и Ultra HD вплоть до 2160p/30. Для вывода изображения можно использовать разъемы HDMI и SDI.

Практичный дизайн

MultiView 4 поддерживает HD и Ultra HD, а благодаря компактным размерам устройство легко разместить в стойке или на столе. Для расширения возможностей контроля предусмотрены совместимость с дополнительной передней панелью и порт Ethernet.

Многооконный мониторинг без границ
Создание собственной конфигурации

Blackmagic MultiView 4 позволяет просматривать четыре изображения на одном дисплее. Когда источников больше, достаточно объединить несколько решений в единую цепь. Если подключить выход одного устройства MultiView 4 ко входу другого, на экран можно сразу выводить уже семь сигналов. Потенциал наращивания является неограниченным, поэтому у вас всегда будет то количество окон, которого требует существующая конфигурация. Дополнительная передняя панель

Возможность установки Teranex Mini Smart Panel

Blackmagic MultiView 4 допускает установку Teranex Mini Smart Panel — дополнительного блока управления с кнопками, встроенным ЖК-дисплеем и поворотной ручкой. Панель позволяет быстро выполнять настройку и менять параметры, включать идентификаторы источников и индикаторы звука, функцию Tally и отображение границ. С ее помощью также можно задавать IP-адрес и формат видео на выходе.

Миниатюрный корпус
Совместимость со всеми аксессуарами для Teranex Mini

MultiView 4 и модели линейки Teranex Mini с поддержкой 12G-SDI имеют одинаковые размеры корпуса, поэтому полку Teranex Mini Rack Shelf можно использовать для установки одного или нескольких устройств MultiView в стойку, отдельно от конвертеров или вместе с ними. Если работа в студии требует постоянного доступа к настройкам, достаточно добавить такой элемент, как Teranex Mini Smart Panel. Панель облегчает управление за счет удобных меню, которые обеспечивают более быстрое изменение параметров по сравнению с переключателями.



Физические размеры





Условия эксплуатации

Рабочая температура



от 0° до 40° C




Температура хранения



от -20° до 45° C




Относительная влажность






от 0% до 90% (без конденсации)




Комплект поставки



Blackmagic MultiView 4

SD-карта с ПО и руководств ом пользователя


Гарантия





Ограниченная гарантия производителя сроком 3 года
