Blackmagic MultiView 16 устройство видеомониторинга
Войдите на сайт, чтобы
купить на 2 099 ₽ дешевле
Код товара: 0014329
Характеристики: | |
---|---|
Управление по протоколу RS‑422: | RJ9 для внешнего управления , |
Потребляемая мощность : | 45 Вт , |
Программное управление: | Через приложение для обновления ПО , |
РазъемыВидеовходы SDI: | 16 x 10-битных с поддержкой SD-SDI, HD-SDI и 6G‑SDI , |
Регенерация SDI-сигнала : | На всех SDI-выходах. Автоматическое переключение между SD-, HD- и 6G‑SDI‑форматами. , |
Синхровход: | Black Burst и Tri-Sync для SD, HD и 4K , |
Скорость передачи данных : | Автоматическое определение стандартов SD, HD и 6G‑SDI. Одновременный просмотр видео в 4K, HD и SD. , |
Скорость передачи через SDI : | 270 Мбит/с; 1,5/3/6 Гбит/с , |
Стандарты и форматыФорматы SD: | 525i/59,94 NTSC; 625i/50 PAL , |
Поддержка метаданных SDI : | Определение дополнительных данных в полезной видеонагрузке по стандарту SMPTE 352M , |
Физическая установка: | 1 место в стойке, глубина менее 153 мм , |
Форматы 2K: | 2K DCI 23,98p/24p/25p 2K DCI 23,98PsF/24PsF/25PsF , |
Форматы 4K: | 4K DCI 24p , |
Форматы HD: | 720p/50/59,94/60, 1080p/23,98/24/25/29,97/30/50/59,94/60, 1080PsF/23,98/24/25/29,97/30, 1080i/50/59,94/60 , |
Форматы Ultra HD: | 2160p/23,98/24/25/29,97/30 , |
Цветовое пространство SDI : | YUV или RGB на входе, YUV на выходе , |
Цветовое разрешение SDI : | 4:2:2 и 4:4:4, 10 бит , |
Частота выборки SDI-изображения : | 4:2:2 и 4:4:4 , |
Индикаторы звука : | В каждом окне, по шкале VU , |
Автоматическое переключение SDI : | Поддержка разных стандартов на каждом входе с автоматическим переключением между SD‑SDI, HD‑SDI и 6G‑SDI , |
Видеовыходы HDMI для многооконного мониторинга : | Один, HDMI типа A с поддержкой стандарта EDID , |
Видеовыходы SDI для многооконного мониторинга : | 2 x 10-битных с поддержкой HD-SDI и 2 x 10-битных с поддержкой 6G‑SDI , |
Видеовыходы SDI : | 16 x 10-битных с поддержкой SD-SDI, HD-SDI и 6G‑SDI , |
Встроенная панель управления : | 16 кнопок для локального управления коммутацией источников, пять кнопок и ручка прокрутки для работы с меню. Цветной дисплей 2,2 дюйма , |
Дискретизация SDI-звука: | Телевизионный стандарт (частота дискретизации 48 кГц, разрядность 24 бит) , |
Дисплей : | Программное обеспечение MultiView для Windows™ и Mac™ в комплекте поставки , |
Защита от сбоев питания : | Сохранение настроек в памяти и их восстановление при возобновлении питания , |
Mac 10.11 El Capitan, Mac 10.12 Sierra или более поздняя версия: | Windows 8.1 или Windows 10 , |
Интерфейс SDI : | В соответствии со стандартами SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 425M‑B, ITU‑R BT.656 и ITU‑R BT.601 , |
Источник питания: | Требуется кабель IEC. Вход 90-240 В переменного тока. , |
Назначение источников : | Да , |
Настройка: | Через ЖК-дисплей или порт RJ45 Ethernet; через порт USB 2.0 для обновления прошивки и установки IP‑адреса , |
Обновление внутреннего ПО : | Встроенный 1,5-дюймовый ЖК-дисплей для выбора настроек меню , |
Обновление : | Через высокоскоростной интерфейс USB 2.0 (480 Мбит/с) или порт Ethernet , |
Операционные системы: | . |

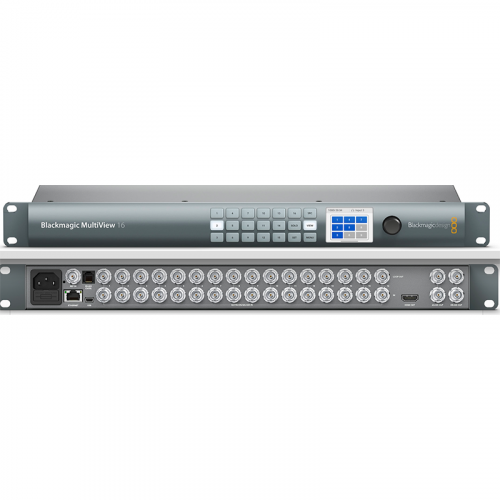

Blackmagic MultiView 16
Контроль SDI-сигналов на Ultra HD-мониторе или экране телевизора
Blackmagic MultiView 16 — мониторинг до шестнадцати источников видеосигнала в форматах SD, HD или Ultra HD на одном дисплее сверхвысокого разрешения.
Blackmagic MultiView 16 — первое в мире устройство для многооконного мониторинга в Ultra HD. Использование Ultra HD-дисплея или телевизора обеспечивает исключительную резкость изображения, даже если оборудование еще не поддерживает сверхвысокое разрешение. Теперь на один экран можно выводить до 16 SD-, HD- и Ultra HD-источников с отображением в четырех, девяти или шестнадцати окнах! Каждый вход поддерживает полнокадровую повторную синхронизацию, позволяя одновременно работать с форматами SD, HD и Ultra HD SDI.
Невероятно четкое изображение
Просмотр до шестнадцати источников на одном экране
Используя телевизоры Ultra HD, можно создавать доступные по цене решения для многооконного мониторинга с исключительным качеством изображения. Широкоэкранный телевизор в вашей студии станет инструментом для контроля сигналов в высоком разрешении, которое в два раза выше, чем у традиционных продуктов. Blackmagic MultiView 16 позволяет выбирать необходимую конфигурацию окон с передней панели: 2×2 при подключении четырех источников, 3×3 при работе с девятью источниками и 4×4 при одновременном подключении шестнадцати источников. Так как допускается любая комбинация SD-, HD- и Ultra HD-форматов, вы получаете функциональные возможности шестнадцати вещательных мониторов на одном экране!
Применение в студии и в прямом эфире
Многооконный мониторинг для вещательных компаний

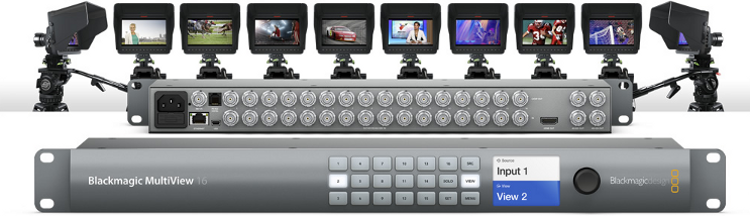

Инструменты для многооконного вывода изображений полезны как в профессиональной аппаратной, так и на съемочной площадке, где нет места большому количеству экранов. Blackmagic MultiView 16 идеально подходит для работы в прямом эфире, при создании фильмов и в студиях постпроизводства. С этим решением можно обойтись без множества мониторов, десятков проводов и дополнительных источников питания — просто подключите камеры, деки, видеомикшеры и коммутаторы к SDI-разъемам, после чего все видеосигналы будут доступны для контроля на одном Ultra HD-экране.
Поддержка мониторов HD и Ultra HD
Возможность подключения к Ultra HD-экрану для большей четкости изображения
MultiView 16 работает как с HD-, так и Ultra HD-мониторами. Это обеспечивает совместимость с HD-оборудованием и в то же время позволяет получать более высокую резкость при использовании Ultra HD-экрана. Так как каждое окно содержит в четыре раза больше пикселей, качество изображения будет значительно лучше, чем раньше. При просмотре четырех источников на Ultra HD-экране каждое из окон отображается в 1920×1080 HD. Даже при мониторинге шестнадцати источников в конфигурации 4×4 разрешение окна составит 960×540 пикселей! Благодаря наличию разъемов 6G-SDI и HDMI можно подключать телевизоры, видеопроекторы и вещательные мониторы.
Элегантный дизайн
Простое и удобное решение для работы в режиме реального времени

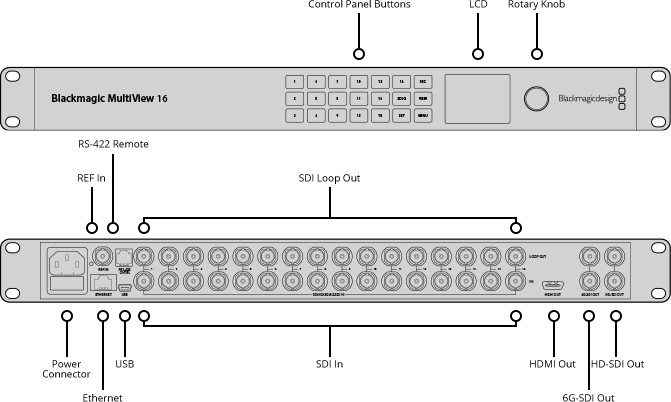

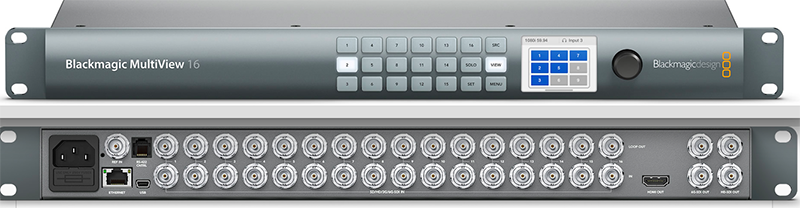

Корпус MultiView 16 изготовлен из полированного металла и занимает всего одно место в стойке, а передняя панель с удобными элементами управления делает устройство невероятно простым в использовании. Для выбора сигнала и его вывода в любом из окон достаточно нажать клавишу или воспользоваться вращающейся ручкой, как при работе с традиционным видеокоммутатором. Кнопка SOLO позволяет показывать изображение из какого-либо источника во весь экран. MultiView 16 имеет встроенный блок питания с поддержкой разного напряжения, а также сквозные выходы 6G-SDI, благодаря чему его легко интегрировать в инфраструктуру любой аппаратной.
Интерфейсы 6G-SDI для передачи данных с разной скоростью
Любое сочетание SD-, HD- и Ultra HD-сигналов
MultiView 16 имеет шестнадцать входов 6G-SDI с поддержкой разной скорости передачи данных, а разъемы сквозного интерфейса совместимы с SD-, HD- и Ultra HD-оборудованием. Неважно, в каком телевизионном стандарте поступает сигнал, потому что каждое окно функционирует как независимый монитор. Можно одновременно подключить до шестнадцати источников в SD, HD и Ultra HD! Каждый из входов обеспечивает автоматическую повторную синхронизацию, что позволяет работать даже с устройствами без поддержки соответствующей функции. Для подключения Blackmagic MultiView 16 к другому студийному оборудованию предусмотрен синхровход.
Внешнее управление
Поддержка протокола Videohub
MultiView 16 имеет порт Ethernet и при подключении к локальной сети допускает совместную работу с аппаратными и программными панелями коммутатора Blackmagic Videohub. Управлять MultiView 16 можно также при помощи утилиты с компьютеров на платформе Mac или Windows, что обеспечивает дистанционный контроль при ограниченном доступе к передней панели. Кроме того, удаленный режим позволяет присваивать имена сигналам и менять настройки.

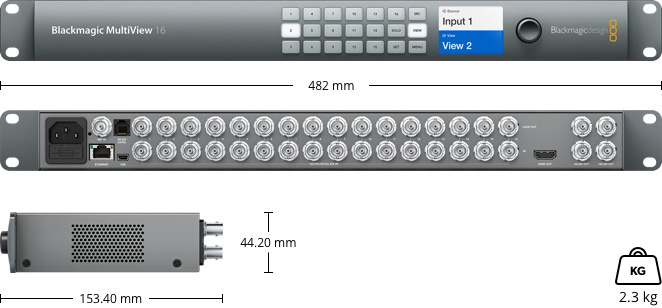

Физические размеры
Условия эксплуатации
Рабочая температура
от 0° до 40° C
Температура хранения
от -20° до 45° C
Относительная влажность
от 0% до 90% (без конденсации)
Комплект поставки
Blackmagic MultiView 16
SD-карта с ПО и руководством пользователя
Гарантия
Ограниченная гарантия производителя сроком 12 месяцев
